CAD标注快捷键完整指南：提升设计效率的关键命令汇总

CAD标注快捷键完整指南：提升设计效率的关键命令汇总

来源：根据网络常见CAD教程及软件内置命令汇总

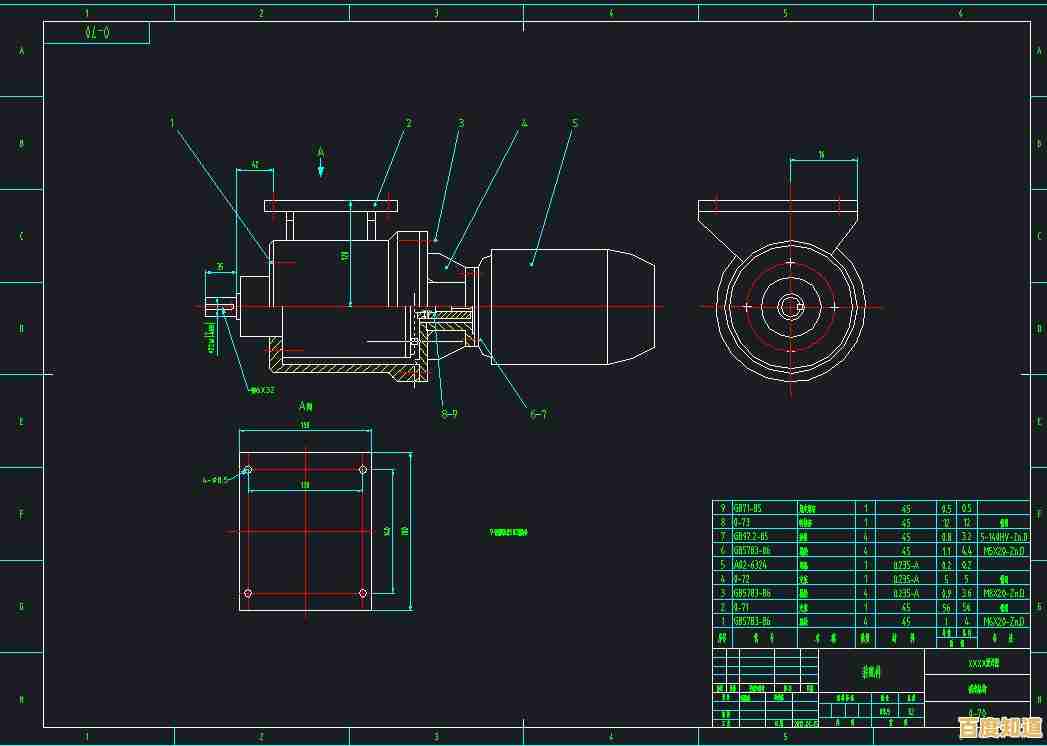

核心线性标注

• DIMLINEAR (DLI)：这是最常用的标注命令，用于标注两点之间的水平或垂直距离，你只需要指定两个点,CAD会自动判断是水平还是垂直方向。
• DIMALIGNED (DAL)：用于标注斜线的实际长度,标注线会与所标线段平行。
• DIMARC (DAR)：用于标注圆弧的实际长度。
• DIMORDINATE (DOR)：坐标标注，用于标注某一点相对于坐标原点的X或Y坐标值,在机械设计中很常用。

半径、直径和角度标注

• DIMRADIUS (DRA)：快速标注圆或圆弧的半径。
• DIMDIAMETER (DDI)：快速标注圆或圆弧的直径。
• DIMANGULAR (DAN)：用于标注两条线之间的夹角或圆弧的角度。

连续和基线标注

• DIMCONTINUE (DCO)：连续标注，从一个已有的标注基准开始，连续进行一系列首尾相连的标注,非常适用于标注一排连续的距离。
• DIMBASELINE (DBA)：基线标注，所有标注都从同一个基准线或基准点开始测量,适用于多个尺寸共享一个基准的情况。

其他实用标注命令

• DIMCENTER (DCE)：为圆或圆弧创建中心标记。
• QDIM：快速标注，这是一个非常高效的命令，可以一次性选择多个图形对象（如一排圆），然后自动生成连续、基线或坐标等形式的标注。
• TOLERANCE (TOL)：几何公差标注,用于标注形状和位置公差。
• MLEADER (MLD)：多重引线标注，用于添加带有文字说明的引线，常用于标注材料、注释等。

标注样式管理器

• DIMSTYLE (D)：这是最重要的命令之一，它不直接创建标注，而是打开“标注样式管理器”，你可以统一设置所有标注的外观，包括文字大小、箭头样式、尺寸线、单位精度等,确保图纸标注风格一致。

标注编辑命令

• DIMEDIT (DED)：用于编辑标注文字和延伸线，可以旋转、倾斜标注文字。
• DIMTEDIT (DIMTED)：主要用于移动和旋转标注文字的位置。
• PROPERTIES (CH / MO)：特性面板，选择任何一个标注后，可以通过特性面板修改其几乎所有属性，如文字内容、颜色、图层等,这是最灵活的修改方式。

注意：以上快捷键（括号内）为AutoCAD的默认设置，其他CAD软件（如中望CAD、浩辰CAD）可能略有不同,但命令全称基本一致。
